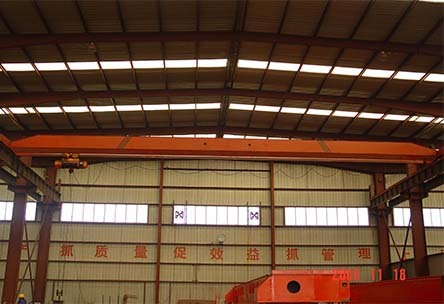

单梁式起重机是工业生产中常用的物料搬运设备,其工作原理基于多种机械结构和动力系统的协同运作,从而实现物料的水平移动与垂直升降。了解其工作原理,有助于更好地操作和维护设备。
单梁式起重机的动力来源主要是电动机。电动机通电后产生旋转动力,这是整个起重机运行的基础。通过联轴器等传动部件,电动机的动力能够稳定地传递到减速器。减速器的作用是降低电动机的转速,同时加大扭矩,为后续的起重作业提供合适的动力输出。因为电动机的原始转速较高,直接用于起重作业并不合适,而减速器通过齿轮传动等方式,将转速调整到适合起重设备运行的范围。
在水平移动方面,单梁式起重机的桥架部分发挥关键作用。桥架安装在运行轨道上,轨道一般铺设在厂房的两侧立柱或固定支架上。桥架下方装有端梁,端梁上安装有车轮组。当电动机的动力传递到车轮组时,车轮在轨道上滚动,带动桥架沿着轨道方向做水平移动。在这个过程中,车轮与轨道之间的摩擦力确保桥架能够按照预定方向平稳移动。为了保证移动的准确性和稳定性,车轮组通常会配备导向装置,防止桥架在运行过程中出现偏移。
垂直升降物料依靠的是起升机构。起升机构主要由电动葫芦、钢丝绳、吊钩等部件组成。电动葫芦内部包含电动机、减速器、卷筒等。当起升电动机通电后,通过减速器带动卷筒转动。卷筒上缠绕着钢丝绳,钢丝绳的一端固定在卷筒上,另一端连接吊钩。随着卷筒的转动,钢丝绳会在卷筒上缠绕或释放,从而实现吊钩的上升或下降。当需要提升物料时,卷筒顺时针转动,将钢丝绳缠绕在卷筒上,吊钩随之上升,吊起物料;当需要放下物料时,卷筒逆时针转动,钢丝绳释放,吊钩下降。
为了确保操作的稳定性和准确性,单梁式起重机还配备了控制系统。操作人员通过控制按钮或遥控器发出指令,控制系统接收到指令后,会对电动机等部件进行相应的控制。例如,按下上升按钮,控制系统会给起升电动机发送通电信号,使其转动并提升吊钩;按下停止按钮,控制系统会切断电动机的电源,使设备停止运行。此外,控制系统还会配备各种保护装置,如限位开关。当吊钩上升到一定高度或下降到低位置时,限位开关会触发,自动切断电源,防止吊钩超出稳定范围,避免发生碰撞等事故。
